VELOX 81k SM DE

Infrarotkamera

VELOX 81k SM

Erweiterter MWIR-Spektralbereich von 1,5 µm bis 5,5 µm

Ausgezeichnete NETD

Technische Daten

Eigenschaften

Zubehör

Objektive

Software

Technische Daten

Eigenschaften

Zubehör

Objektive

MWIR-Objektive

Modell	Brennweite	Spektralbereich	F#	Arbeitsabstand
IR M 10	10 mm	3,0 µm – 5,5 µm	2,0	0,1 m – ∞
IR M 15	15 mm	3,0 µm – 5,5 µm	2,0	0,1 m – ∞
IR M 25	25 mm	3,0 µm – 5,5 µm	2,0	0,1 m – ∞
IR M 50	50 mm	3,0 µm – 5,5 µm	2,0	0,1 m – ∞
IR M 100	100 mm	3,0 µm – 5,5 µm	2,0	2 m – ∞
IR M 200	200 mm	3,0 µm – 5,5 µm	2,0	5 m – ∞

SWIR/MWIR-Objektive

Modell	Brennweite	Spektralbereich	F#	Arbeitsabstand
IR SM 25	25 mm	1,5 µm – 5,5 µm	2,0	0,1 m – ∞
IR SM 29 MP	29 mm	1,5 µm – 5,5 µm	1,5	0,1 m – ∞
IR SM 50 MP	50 mm	1,5 µm – 5,5 µm	2,0	1 m – ∞
IR SM 100 MP	100 mm	1,5 µm – 5,5 µm	2,0	3 m – ∞
IR SM 300	300 mm	1,5 µm – 5,5 µm	2,0	10 m – ∞

Mikroskop-Objektive

Modell	Vergrößerung	Spektralbereich	F#	Arbeitsabstand
IR M Micro 1x	1 x	3,0 µm – 5,5 µm	2,0	14 mm
IR M Micro 2x	2 x	3,0 µm – 5,5 µm	2,0	14 mm
IR M Micro 5x	5 x	3,0 µm – 5,5 µm	4,0	14 mm
IR M Micro 5x WD35	5 x	3,0 µm – 5,5 µm	4,0	35 mm
IR Micro 10x Mirror	10 x	1,0 µm – 11.0 µm	N/A	30 mm
IR M Micro SIL*	4 x	3,0 µm – 5,5 µm	N/A	0 mm*

Nahlinsen

Modell	Vergrößerung	Spektralbereich	F#	Arbeitsabstand
IR M CU 35/50 *	2 x	3,0 µm – 5,5 µm	N/A	35 mm
IR M CU 100/50 *	0,5 x – 0,7 x	3,0 µm – 5,5 µm	N/A	75 mm – 100 mm
IR M CU 250/50 *	0,2 x – 0,4 x	3,0 µm – 5,5 µm	N/A	135 mm – 250 mm
IR M CU 500/50 *	0,1 x – 0,3 x	3,0 µm – 5,5 µm	N/A	185 mm – 500 mm
IR M CU 500/100 **	0,2 x – 0,4 x	3,0 µm – 5,5 µm	N/A	250 mm – 500 mm

* zum Einsatz mit IR M 50, ** zum Einsatz mit IR M 100

Zoom-Objektive

Modell	Brennweite	Spektralbereich	F#	Arbeitsabstand
IR M 15-300 Zoom	15 mm – 300 mm	3,0 µm – 5,0 µm	4,0	10 m – ∞
IR M 28-850 Zoom	28 mm – 300 mm	3,0 µm – 5,0 µm	5,5	50 m – ∞

Sie haben nicht das passende Objektiv für Ihre Anwendung gefunden? Fragen Sie nach einer Sonderlösung!

Software

Datenblatt (EN)

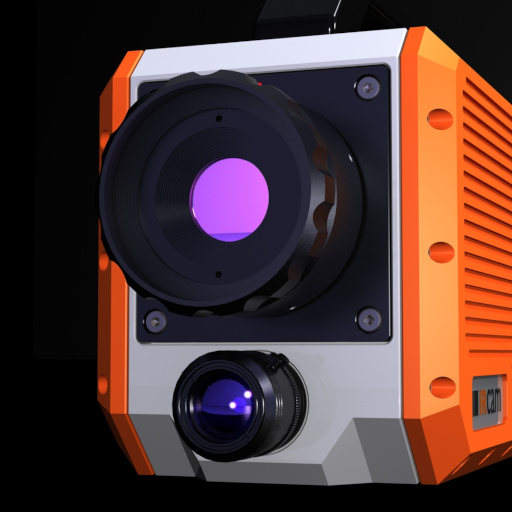

VIS Camera

integrated below IR

Filter wheel

dual mode: switching & spinning

Spektralbereich	1,5 µm – 5,5 µm
Detektor-Technologie	Indium-Antimonid (InSb)
Format	81.920 (320 x 256 Pixel)
Detektorgröße	9,60 mm x 7,68 mm
Pixel-Pitch	30 µm
Öffnungsverhältnis	F/3
NETD	< 20 mK
Vollbild-Frequenz	384 Hz
Integrationszeit	Einstellbar
Betriebsart	Snapshot (integrate-while-read)
A/D Auflösung	14 Bit
Abmessungen (mm)	L=220, B=120, H=141
Gewicht	4 kg
Daten-Schnittstelle	Camera Link
Eingangsspannung	24 V
Leistung	< 40 W
Kühler	Stirling (Rotary)
Arbeitstemperatur	-15 °C bis 50 °C
Lagertemperatur	-40 °C bis 70 °C

Focal Plane Array (FPA) Detektor	Die Kamera enthält einen kryogenisch gekühlten FPA-Quanten-Detektor, der die eingehenden Photonen während der Integrationszeit zählt. Durch Verwendung eines Global Shutters sind alle Pixel im selben Zeitabschnitt sensitiv. Der FPA ist hinter dem gekühlten Strahlenschutzschild (“Cold Stop”) in einen Vakuum-Dewar eingebaut.
Stirling-Kühler	Kühler mit verschiedenen MTTF-Werten sind verfügbar. Bei Ausfall kann der Kühler direkt bei IRCAM innerhalb weniger Arbeitstage ersetzt werden.
Daten-Schnittstelle Camera Link	Camera Link ist eine bewährte, stabile und zuverlässige Schnittstelle zwischen Kamera und Computer (via Framegrabber Card). Die Standard Konfiguration beinhaltet zwei Kabel. Bei längerer Übertragungsdistanz können Glasfaser-Kabel eingesetzt werden. Weitere Datenschnittstellen sind integrierbar.
Teilbild-Modus	Im Teilbild-Modus wird nur ein rechteckiger Teil des Bildsensors ausgelesen. Durch Reduktion der vertikalen Bildgröße kann eine höhere maximale Bildfrequenz erreicht werden.
Modus Multiple Integrationszeiten	Die Kamera kann die Integrationszeit von Bild zu Bild ändern. Eine Vorauswahl von bis zu 6 Integrationszeiten ist möglich. Der Modus kann verwendet werden, um die Dynamic Range der Kamera zu steigern.
Bild Meta Data	Jedes Bild, das von der Kamera übertragen wird, enthält zahlreiche zusätzliche, dem Bild zugehörige Informationen, z.B. Bildnummer, MIO Signal Status, Betriebsstunden etc.
Benutzerdefiniertes Backpanel	Die Rückseite der Kamera ist kundenspezifisch konzipiert und kann im Rahmen eines modularen Konzepts um alle verfügbaren Funktionen und elektrischen Schnittstellen erweitert werden.
Ventilationssystem	Ein aktives Belüftungssystem mit integrierten Ventilatoren hält die Temperaturdrift auf einem niedrigen Level. Dies erhöht die Messgenauigkeit und ermöglicht es, die Kamera auch bei hohen Umgebungstemperaturen zu verwenden.
Smart Lens Interface	Objektive sind mit einem quadratischen Flansch montiert. Der Flansch enthält integrierte Elektronik zur Speicherung der Objektiv-ID und zur Messung der Objektivtemperatur. Kamera und Software erkennen das Objektiv automatisch und nutzen die Temperaturinformationen zur thermischen Kompensation. Das Objektiv ist thermisch getrennt vom Kameragehäuse.

Daten-Schnittstelle Gigabit Ethernet	Anschluss an jeden PC per Netzwerkkarte. Hinweis: Einschränkungen der maximalen Bildfrequenz durch Bandbreite sind möglich.
Daten-Schnittstelle USB 3.0	Anschluss an jeden PC per USB 3.0. Optional: Glasfaser-Verlängerungskabel für größere Distanzen.
Daten-Schnittstelle 10-GigE	Anschluss an jeden PC per 10-GigE (via Glasfaser). Für Notebooks: Mit Thunderbolt 3 Adapter.
Daten-Schnittstelle CoaXPress	Alternativ zu Camera Link. Erfordert einen CoaXPress Framegrabber.
MIO Mess-Schnittstelle	MIO D: 2 Digital-Eingänge, 2 Digital-Ausgänge, MIO DA: Plus 2 Analog-Eingänge.
IRIG-B Eingang	Für Zeitsignal von externer digitaler IRIG-B Signalquelle. Optional: Adapter mit Analog-Eingang.
GNSS/GPS Eingang	Integrierter GNSS Receiver. Erfordert externe Antenne (via SMA-Stecker).

Filterrad mit Dualmodus	Schaltender und synchroner Rotationsbetrieb. 6 Positionen für Standardfilter mit 25 – 25,4 mm (1 Zoll) Durchmesser.
Filter-Halterung	Für Standardfilter mit Durchmesser 25 – 25,4 mm (1 Zoll).
Motorfokus	Integriert in Kameragehäuse. Universell für alle Objektive. Ansteuerung per Software (z.B. IRCAM Works).
Shutter	Kamera-integrierter, motorisierter Shutter. Versionen: Passiv, heizbar, temperaturgeregelt, NIR.
VIS-Kamera	Integrierte Kamera für den sichtbaren Spektralbereich. In verschiedenen Versionen erhältlich. Anschluss an PC via USB 2.0. Objektiv-Anschluss: C-Mount.
IP65	Abdichtung von Kameragehäuse und Objektivflansch. Verwendung abgedichteter Steckverbinder.
Longlife-Stirling-Kühler	Kühler mit MTTF 28.000 h.
Embedded PC	Bedienbar mit Software IRCAM Works. Video Output via HDMI. USB 2.0 für Tastatur, Maus, Remote Control, Speichermedien.
IRCAM Rail	Kompatibel mit NATO Accessory Rail (STANAG 4694), oben auf der Kamera, für Montage von Trage-Griff, Monitor etc.

Radiometrischer Grundabgleich	0 °C bis 100 °C
Tieftemperatur Abgleich	-40 °C bis 0 °C
Mitteltemperatur Abgleich	100 °C bis 250 °C
Hochtemperatur Abgleich	250 °C bis 1000 °C und höher

Steuereinheit	Desktop PC (mit Framegrabber) oder Notebook PC
MIO Kabel	Standard, kundenspezifisch, verschiedene Längen, IP67
IRIG-B Konverter	Zur Umwandlung von analogen in digitale IRIG-B Signale
Stative	Leichte oder hochstabile Ausführung, Getriebekopf,…
Anregungsquellen	Elektrisch, Induktion, Lampen, Blitzlicht,
Blackbodies	IRCAM Pocket Blackbody, IRCAM Compact Blackbody

IRCAM Works	Software für Infrarot Bilderfassung und -verarbeitung in R&D Anwendungen, Wissenschaft und Industrie
Script for Works	Script-basierte Automatisierung und Anpassung von Messungen und Datenverarbeitung
Lock-in for Works	Lock-in Thermografie für zerstörungsfreie Prüftechnik und andere Anwendungen
IRCAM SDK	Software-Bibliothek für IRCAM Kameras in verschiedenen Entwicklungsumgebungen
